Guia Prático: Manutenção Preventiva na Válvula de Governo e Alarme (VGA)
Guia Prático: Manutenção Preventiva na Válvula de Governo e Alarme (VGA)

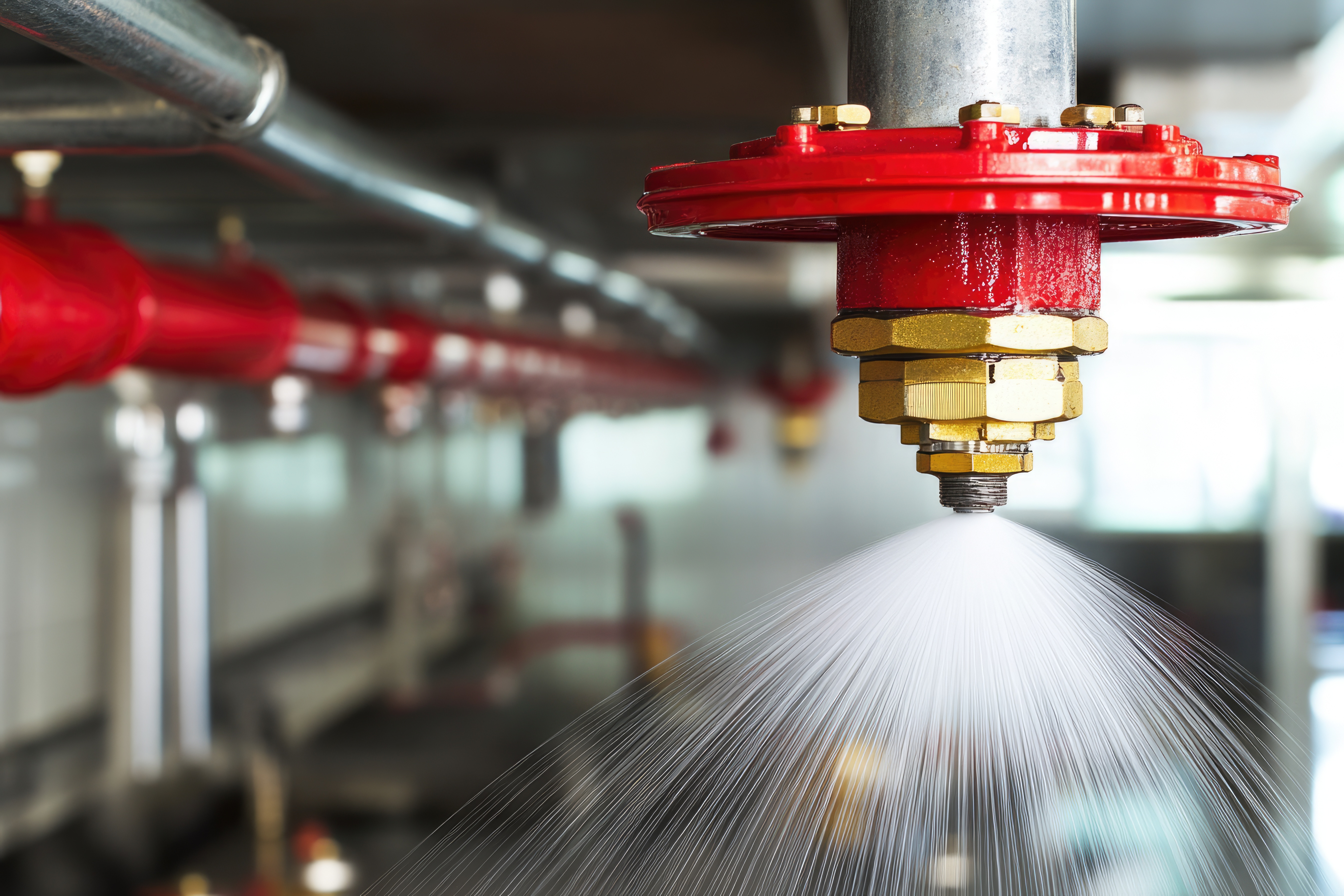

Para o Técnico de Segurança do Trabalho em uma planta industrial, o sistema de sprinklers é o seguro de vida da edificação. No entanto, de nada adianta um projeto aprovado se a VGA (Válvula de Governo e Alarme) estiver inoperante por falta de manutenção.
Muitas vezes confundida com uma simples válvula de retenção, a VGA desempenha papéis fundamentais que vão desde a manutenção simplificada até a comunicação vital com a central de alarme de incêndio. Neste guia, transformamos as orientações técnicas do especialista Pablo Brum em um checklist prático para sua rotina de inspeção, garantindo conformidade com a NBR 10897 e os padrões internacionais da FM Global.
“Não realizar a manutenção preventiva é como ter um paraquedas sem revisão: você só descobre se funciona quando é tarde demais.”
Pablo Brum
Anatomia de uma VGA: Componentes e Funções
Para começar, precisamos entender que a Válvula de Governo e Alarme não é uma peça única, mas um conjunto de dispositivos coordenados que possibilitam controlar o fluxo de descarga de água e até comunicar com sistema de alarme da edificação.
1. Válvula de Bloqueio (Haste Ascendente – OS&Y)
Localizada antes da válvula de retenção, ela permite interromper o fluxo de água para manutenção.
Diferencial Técnico: A haste ascendente permite identificar visualmente, à distância, se a válvula está aberta ou fechada.
Segurança Contra Sabotagem: Deve possuir monitoramento via chave de fim de curso conectada à central de incêndio e lacres físicos (cadeados ou grades).
2. Válvula de Retenção Principal
Garante que a água flua em um único sentido (para cima, em direção aos sprinklers), mantendo a rede pressurizada e evitando o retorno da água para a casa de bombas.
3. Manômetros a Montante e a Jusante
Essenciais para monitorar a pressão antes e depois da válvula. Na Brumtec, utilizamos válvulas de três vias nos manômetros, o que permite a retirada de ar da linha e a troca do equipamento sem precisar drenar todo o sistema.
4. Câmara de Retardo e Gongo Hidráulico
Este é o sistema de alarme mecânico. A Câmara de Retardo é um componente crucial que evita alarmes falsos.
Como funciona: Pequenas variações de pressão ou picos momentâneos de fluxo enchem a câmara, mas a água é drenada antes de chegar ao alarme. Somente um fluxo constante e volumoso (como um sprinkler aberto) preenche a câmara totalmente e dispara o Gongo Hidráulico.
5. Chave de Fluxo
Enquanto o gongo é um alarme mecânico local, a chave de fluxo envia o sinal elétrico para a central de incêndio. Ao detectar o movimento da água, uma aleta interna aciona um contato, informando exatamente qual setor da edificação está com o sistema em operação.
Checklist para Manutenção Preventiva
Atividade
Frequência
Boas ações para colocar em prática
- Tranque cada uma das válvulas de controle separadamente com uma corrente e um cadeado exclusivos para essa finalidade. Não utilize cadeados com segredo. Não utilize lacres ou cadeados quebráveis, exceto para válvulas com diâmetro nominal de 38 mm ou menos, ou que controlem cinco sprinklers ou menos.
- No caso de válvulas indicadoras de posição de parede, assegure que o volante da válvula não possa ser removido da haste da válvula quando ela estiver trancada.
- No caso de válvulas subterrâneas/no leito da rua, tranque todas as chaves de operação usando um cadeado e uma corrente resistentes e verifique se a luva da válvula está coberta.
Proteja seu Propósito
Realizar a manutenção preventiva é mais que uma simples rotina, significa reduzir o risco de perder a seu patrimônio e salvar vidas, além ainda garantir descontos com apólices de seguro que exigem padrões internacionais de segurança.
Quer garantir que o seu plano de manutenção preventiva atenda todos os requisitos necessários?
Entre em contato com nossa equipe e iremos te ajudar nessa caminhada.
Equipe Brumtec – Especialistas em Prevenção e Combate a Incêndio
